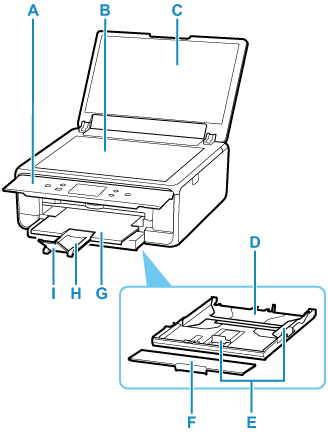

Vista anteriore
- A: Pannello dei comandi
-
Consente di utilizzare la stampante o di modificarne le impostazioni.
- B: Piano di lettura
- Caricare qui un originale.
- C: Coperchio dei documenti
- Aprire per caricare un originale sul piano di lettura.
- D: Cassetto
-
Caricare carta comune in formato A4, B5, A5 o Letter nel cassetto, quindi inserirlo nella stampante.
- E: Guide della carta
- Allineare le guide sui lati destro/sinistro/anteriore della risma di carta.
- F: Coperchio del cassetto
- Staccare per caricare la carta nel cassetto.
- G: Vassoio di uscita della carta
- I fogli stampati vengono espulsi. Estrarlo prima di stampare.
- H: Supporto di uscita della carta
- Estendere per sostenere la carta espulsa.
- I: Estensione del vassoio di uscita
- Aprire per sostenere la carta espulsa.

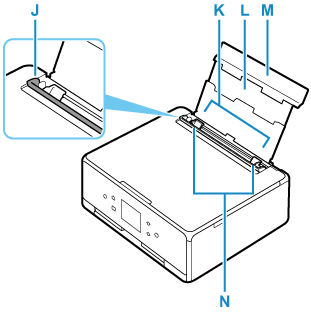

- J: Coperchio dell'alimentatore manuale
-
Impedisce che oggetti estranei cadano nell'alimentatore manuale.
Aprirlo per fare scorrere le guide della carta e chiuderlo prima di eseguire la stampa.
- K: Vassoio posteriore
-
Caricare la carta qui. È possibile caricare contemporaneamente due o più fogli dello stesso tipo e formato. L'alimentazione avviene automaticamente, un foglio alla volta.
- L: Supporto per la carta
- Estendere per caricare la carta nel vassoio posteriore.
- M: Coperchio del vassoio posteriore
- Aprire per caricare la carta nel vassoio posteriore.
- N: Guide della carta
- Allineare le guide su entrambi i lati della risma di carta.
